在當今飛速發展的電子設備行業，每一個精密電子產品的背后，都離不開高效、可靠的制造工藝。PCBA作為電子產品的核心制造環節，至關重要。而貼片廠正是專注于這一領域的專業工廠，通過先進的表面貼裝技術（SMT），將電子元器件精確地貼裝到PCB板上，為電子產品的性能與可靠性提供了堅實保障。本文將深入介紹SMT貼片廠的工作內容，以及SMT的各個工作流程和作用。

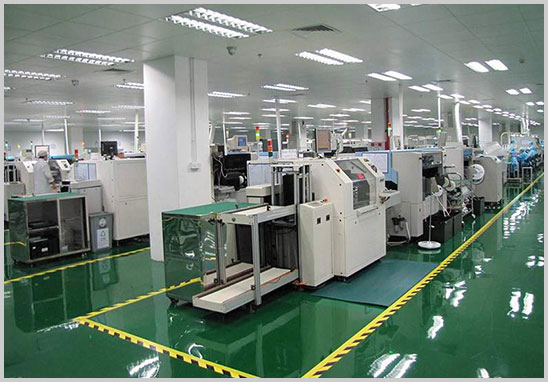

一、貼片廠的角色與使命
貼片廠專門從事PCBA貼片加工，其主要任務是將設計好的電路板與各種電子元器件高效、精準地組裝。這一過程不僅需要高度的自動化和精密性，還需要對元器件的選型、PCB的設計、焊接工藝等多個環節有深入的理解和把控。通過嚴格的工藝流程和質量控制，貼片廠確保每一塊PCBA板都能達到設計要求，滿足電子設備的性能需求。
二、SMT技術概述
SMT（Surface Mount Technology），即表面貼裝技術，是現代電子設備制造中的關鍵技術之一。通過在PCB板表面直接安裝和焊接電子元件，SMT實現了高效、高精度的電子元器件組裝。與傳統的DIP（Dual In-line Package，雙列直插式封裝）技術相比，SMT具有高效、小型化、高可靠性、低成本、易實現自動化生產等優點，被廣泛應用于手機、電腦、平板電腦等電子設備的制造中。
三、SMT各個工作流程及作用
1. PCB準備
SMT生產線的第一步是準備好印刷電路板（PCB），包括PCB的清潔、檢查和預處理。清潔是為了去除PCB表面的污垢和氧化物，確保焊接質量；檢查則是為了發現并剔除有缺陷的板子；預處理可能包括涂覆助焊劑等，以提高焊接的可靠性。
2. 錫膏印刷
錫膏印刷是SMT生產中的關鍵環節。錫膏被精確地印刷到PCB的焊盤上，為后續的元件貼裝和焊接做準備。錫膏的量和均勻性對焊接質量有著至關重要的影響，過量的錫膏可能導致短路，而過少則可能導致焊接不牢。因此，精確控制錫膏的印刷是確保焊接質量的重要前提。
3. 元件貼裝
元件貼裝是將電子元器件精確地放置到已經印刷好錫膏的PCB焊盤上的過程。通常由高精度的貼片機完成，它能快速而準確地完成大量元件的貼裝工作。貼裝的準確性直接影響到最終產品的質量，因為元件位置的偏差可能導致電路不通或性能下降。
4. 回流焊接
回流焊接是通過加熱使錫膏熔化，從而將元件與PCB牢固地焊接在一起。這個過程需要嚴格控制溫度和時間，以確保焊接的強度和電氣連接的可靠性。回流焊接機通過預設的溫度曲線，使PCB板在爐內經過預熱、浸潤、回流和冷卻四個階段，完成焊接過程。焊接完成后，還需要進行焊接質量的檢查，以及時發現并處理任何潛在的焊接缺陷。
5. 質量檢測
質量檢測是SMT生產流程中不可或缺的一環。通過自動光學檢測（AOI）和X射線檢測（X-ray）等設備，可以精確地識別出元件的位置、方向和焊接情況。這些檢測手段能夠及時發現并糾正生產中的錯誤，從而提高整體的產品質量。此外，貼片廠還會進行功能測試，驗證PCB上的所有元件是否按照設計要求正常工作。
6. 成品組裝與出貨
經過上述一系列流程后，合格的PCBA板將進入成品組裝階段。在這一階段，可能會根據產品的具體需求進行進一步的組裝和調試。最終，經過嚴格的質量檢驗和包裝后，產品將發往電子設備廠家進行下一步的生產或銷售。
四、SMT技術的未來展望
隨著智能化、小型化趨勢的發展，SMT技術將在未來發揮更加重要的作用。電子產品的功能越來越復雜，對PCBA板的要求也越來越高，這促使SMT技術不斷向高精度、高效率方向發展。同時，隨著物聯網、人工智能等技術的興起，更多的智能設備需要用到SMT技術來實現其精密的電路連接。因此，SMT技術將在未來繼續保持其領先地位，為電子制造業的發展貢獻更大的力量。
了解貼片廠的工作內容和SMT的各個工作流程及作用，對于提升產品質量、優化供應鏈管理具有重要意義。深圳宏力捷電子有著20余年PCBA加工經驗，配備多條SMT生產線、DIP生產線，可提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品電子產品的一站式PCBA代工代料服務。
